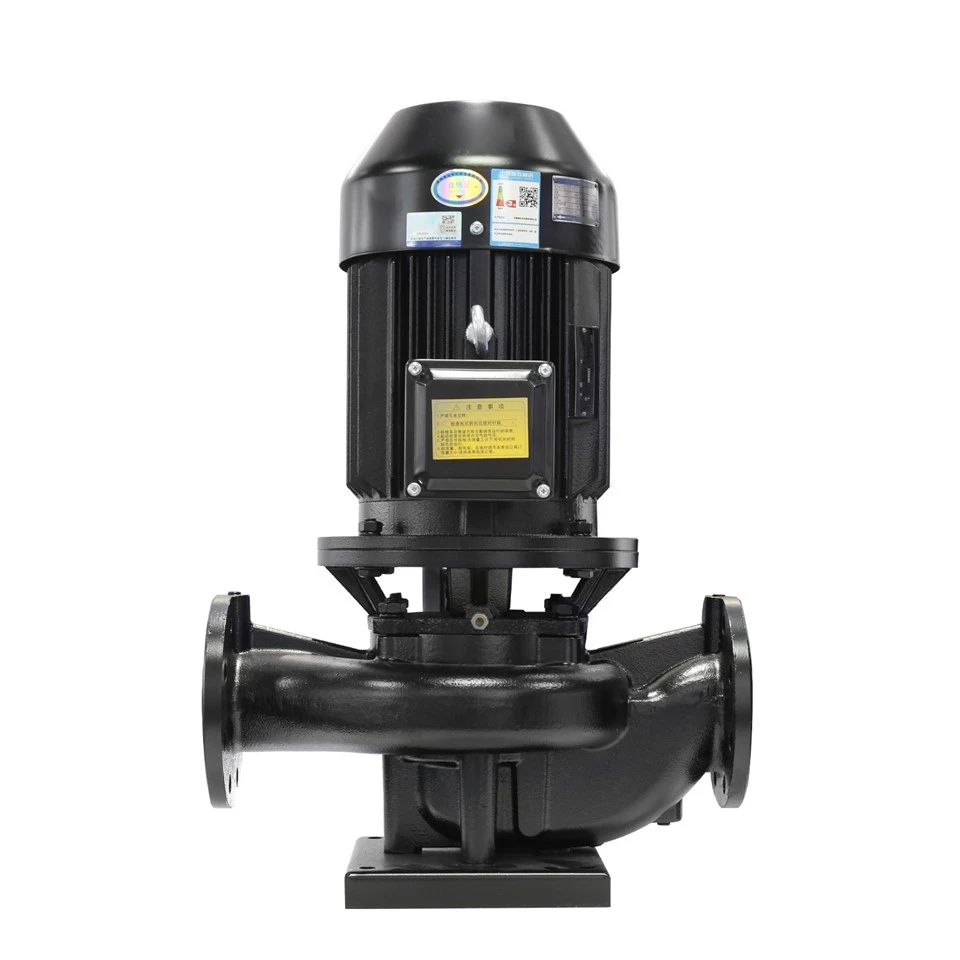

Vertikale Inline -Zentrifugalpumpen

Die TP/TPL-Serie verbesserte die vertikale Pipeline-Zirkulationspumpe ist eine einstufige vertikale Zentrifugalpumpe einstufiger einstufiger Einstufe. Das Pumpenkörper und der Laufrad der beiden Serienprodukte sind häufig. Der Pumpeneinlass und der Auslass sind mit der Pipeline mit Flansch verbunden. Der Pumpeneinlass und der Auslass haben den gleichen Nenndurchmesser und den gleichen Abstand von der Achse.
Die Pumpe ist nicht mit Lagern ausgestattet. Die radiale Kraft und die axiale Kraft werden vom Motorlager getragen. Das Design des Laufrads hat den axialen Kraftbilanz berücksichtigt. Zwischen der Pumpe und dem Fundament wird ein quadratischer Boden eingestellt.

Die vertikale Inline-Zentrifugalpumpen sind mit 380 V/50 Hz/YE3 (oder YE4, YE5) -Serie V1- oder B5-Standard, luftgekühlte, dreiphasige asynchrone Käfig-Käfigmotoren sowie unausgeglichene mechanische Dichtungen und spezielle Kopplungen ausgestattet. Die elektrischen Toleranzen entsprechen den Installationsbestimmungen der IEC 34-7. DerPumpenwelle und Motorwelle sind durch eine starre Hülsekupplung angeschlossen. Die Pumpe ist ein oberes Auszugsdesign, was bedeutet, dass der Pumpenkopf (Motor, Motorstütze und Laufrad) zur Wartung oder Reparatur entfernt werden kann, ohne die Pumpenkörper zu bewegen. Austauschbare Dichtungsringe werden an der Pumpenkörper- und Motorstütze bereitgestellt, um einen langfristigen und effizienten Betrieb der Pumpe zu gewährleisten. Die Pumpe und der Motor sind beide unabhängige Einheiten, die von dem Pumpentransport mit Medium weniger betroffen sind als Spezialmotoren, wobei die auf speziellen Wellenverlängerungen direkt montierten Stoßgänge.

TPL vertikale Inline -Zentrifugalpumpen sind mit 380 V/50 Hz/YE3 (oder YE4) Serie V1 oder B5 Spezialmotorwelle und unausgeglichene mechanische Dichtung ausgestattet. Das Pumpenlaufrad ist direkt auf der Motorwellenerweiterung installiert. Die Pumpe ist nach wie vor ein oberes Auszugsdesign, dh der Pumpenkopf (Motor, Pumpenabdeckung und Laufrad) kann zur Wartung oder Reparatur entfernt werden, ohne die Pumpenkörper zu bewegen. Die Pumpenkörper ist mit einem optionalen austauschbaren Versiegelungsring ausgestattet, um einen langfristigen und effizienten Betrieb der Pumpe zu gewährleisten. Das herausragende Merkmal ist, dass die Gesamthöhe der Pumpe niedriger ist, aber nicht für Flüssigkeiten mit höheren Temperaturen geeignet ist.

Gemäß der Leistung und des Auslegungsdrucks und der Temperatur der Pumpe werden TP/TPL-Pumpenprodukte in zwei Subserien von PN16/PN25 unterteilt.

Drehrichtung: im Uhrzeigersinn von der Oberseite des Motors nach unten.

Umfeld:

• Umgebungstemperatur: -20 Grad ~ +40 Grad
• Umgebungstemperatur: -20 Grad ~ +40 Grad
• Relative Luftfeuchtigkeit: weniger oder gleich 95%
• Installationshöhe<1000m
• Wenn die Motorbetriebstemperatur höher als 40 Grad ist, reduzieren Sie bitte die Leistung
• Wenn der Motorinstallationsstandort 1000 m über dem Meeresspiegel überschreitet, wird die Motorausgangsleistung (P2) verringert. Der Hauptgrund ist, dass die Luftdichte niedrig ist und der Motor langsam abkühlt. Zu diesem Zeitpunkt ist ein größerer Motor erforderlich, um die höhere Ausgangsleistung zu erreichen.

Medium:

• Saubere, dünne, nicht korrosive, nicht explosive Flüssigkeiten, die keine festen Partikel oder Fasern enthalten, die die Pumpe mechanische oder chemische Beschädigungen verursachen können. Das Volumen der festen unlöslichen Materie im Medium überschreitet 0. 1% des Einheitsvolumens, und die Partikelgröße ist<0.2mm.
• Der vollständige Betriebstemperaturbereich von TP vertikalen Inline -Zentrifugalpumpen lautet {{0}} Grad ~ +140 Grad. Für 16 -BAR -Pumpen lautet die mittlere Temperatur des Standard -BTSE -Mechanikdichts von Gummi -Balgs 0 Grad ~ +120 Grad. Wenn die Pumpen -Medium -Temperatur -25 Grad ~ 0 Grad oder -25 Grad ~ +120 Grad Grad Grad ist, wird empfohlen, BSSE -Mechanikdichtungen auszuwählen, und das Reibungspaar wird von C/sic/sic geändert. Wenn die mittlere Temperatur +120 Grad ~ {{1 0}} Grad ist, geben Sie bitte in der Bestellung in der Reihenfolge an, und OTSD -mechanische Dichtungen sind erforderlich. Bei 25 -BAR -Pumpen beträgt die mittlere Temperatur des Standard -OTSD -Ausgleichs -Mechanikdichts 0 Grad ~ +140 Grad. Wenn die Pump -Medium -Temperatur zwischen -25 Grad ~ 0 Grad oder -25 Grad ~ 140 Grad ist, wird empfohlen, die mechanische OSSE -Siegel auszuwählen, und das Reibungspaar ist sic/sic.
• Der vollständige Betriebstemperaturbereich der TPL -Pumpe lautet {{{0}} Grad ~ +90 Grad, und die Standardtemperatur der Standardpumpen liegt normalerweise zwischen 0 Grad ~ +90 Grad. Wenn die Pump -Medium -Temperatur zwischen -25 Grad ~ 0 Grad Grad oder -25 Grad ~ +90 Grad ist, wird empfohlen, das standardmäßige mechanische Versiegelungspaar von c/sic in SIC/sic zu ändern, was eine lange Zeit kontinuierlich betrieben werden kann; Wenn die mittlere Temperatur zwischen +90 Grad ~ +110 "c liegt, geben Sie diese bitte in der Reihenfolge an, und hohe temperaturresistente Motorlager und Fett sind erforderlich. Die motorische Isolationsniveau sollte über F -Niveau liegen, und um die Ausrüstung zu schützen, wird nicht empfohlen, die Pumpengruppe kontinuierlich kontinuierlich zu betreiben.

1. Klimaanlage
2. Heizsystem
3. Kühl- und Kühlsystem
4. Hauswassersystem
5. Flüssigkreislauf und andere industrielle Flüssigkeiten
6. Wasserversorgung, Steigerung und Bewässerung
7. Sanitärwasser, weiches Wasser

• Wenn das Medium Ethylenglykol ist oder andere Frostschutzmittel enthält, muss die Pumpe mit einer speziellen Wellendichtung ausgestattet sein.
• Wenn die Dichte oder Dynamik des gepumpten Mediums höher ist als die des Wassers, verursacht dies:
• Signifikanter Druckabfall
• Die hydraulische Leistung nimmt ab
• Erhöhter Energieverbrauch

PN16 Sub-Serie

• Dn: 32-350 mm
• PN: 16
• Standard: GB/T17241.6/ISO 7005-2 en 1092-2
• Fluss: max. ~ 1800 m³/h
• Kopf: max. ~ 97 m
• Geschwindigkeit: 2960/1480/985 U/min
• Motorleistung: weniger als oder gleich 315 kW

PN25 Sub-Serie

• Dn: 80-125 mm
• PN: 25
• Standard: GB/T17241.6/ISO 7005-2 en 1092-2
• Fluss: max. ~ 480 m³/h
• Kopf: max. ~ 150 m
• Geschwindigkeit: 2960 U / min
• Motorleistung: weniger als oder gleich 200 kW

Wenn Sie ein tieferes Verständnis für detailliertere Produktparameter erlangen oder maßgeschneiderte Anforderungen an die Modellauswahl haben, laden wir Sie aufrichtig einKontaktieren Sie uns mit uns.Unser professionelles Team ist immer bereit, Ihnen eine umfassende und effiziente Unterstützung zu bieten, um sicherzustellen, dass jeder Ihrer Bedürfnisse ordnungsgemäß behandelt und gelöst wird.
